DA42F-25P低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：2.5MPa
公稱通徑：25mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
DA42F-25P低溫安全閥主要零部件材料
閥體、閥座、閥瓣、閥桿：不銹鋼
彈簧：不銹鋼
閥瓣密封圈：增強聚四氟乙烯
|
DA42F-25P低溫安全閥主要技術參數
|
產品代號 |
整定壓力
(MPa) |
密封壓力
(MPa) |
排量
系數 |
|
322Fa |
1.6～2.0 |
1.44～1.80 |
0.67 |
|
322Fb |
1.3～1.6 |
1.17～1.44 |
|
322Fc |
1.0～1.3 |
0.90～1.17 |
|
322Fd |
0.8～1.0 |
0.72～0.90 | |

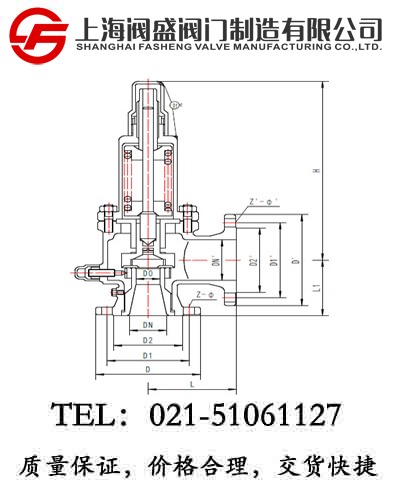

DA42F-25P低溫安全閥外型尺寸與連接尺寸
|
產品型號 |
DA42F-25P低溫安全閥 |
重量
(kg) |
|
產品代號 |
DN
(mm) |
尺寸 |
|
D0 |
D |
D1 |
D2 |
L |
Z-Ф |
DN′ |
D′ |
D1′ |
D2′ |
L1 |
H |
Z′-Φ′ |
|
322Fa～d25ABA3 |
25 |
15 |
115 |
85 |
65 |
110 |
4-14 |
32 |
140 |
100 |
78 |
95 |
370 |
4-18 |
11.8 |
|
322Fa～d32ABA3 |
32 |
20 |
140 |
100 |
78 |
115 |
4-18 |
40 |
150 |
110 |
85 |
100 |
375 |
4-18 |
12.6 |
|
322Fa～d40ABA3 |
40 |
25 |
150 |
110 |
85 |
120 |
4-18 |
50 |
165 |
125 |
100 |
110 |
380 |
4-18 |
13.8 |
|
322Fa～d50ABA3 |
50 |
32 |
165 |
125 |
100 |
135 |
4-18 |
65 |
185 |
145 |
120 |
120 |
450 |
4-18 |
19.5 |
|
322Fa～d80ABA3 |
80 |
50 |
200 |
160 |
135 |
170 |
8-18 |
100 |
220 |
180 |
155 |
135 |
525 |
8-18 |
57.3 |
|
322Fa～d100ABA3 |
100 |
65 |
230 |
190 |
160 |
195 |
8-23 |
125 |
250 |
210 |
185 |
175 |
690 |
8-18 |
86.2 |
|
322Fa～d200ABA3 |
200 |
125 |
360 |
310 |
278 |
300 |
12-26 |
250 |
405 |
355 |
320 |
260 |
990 |
12-26 |
285.8 |
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
