一、壓差旁通閥概述：

壓差旁通閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。其工作原理是，當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程，要零件材質如下表：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥座	錫青銅、不銹鋼
閥辮	碳鋼、不銹鋼+丁腈橡膠
閥桿	鋁青銅、鉻不銹鋼
膜片	丁腈橡膠
膜片壓板	碳鋼、不銹鋼
彈簧	不銹鋼

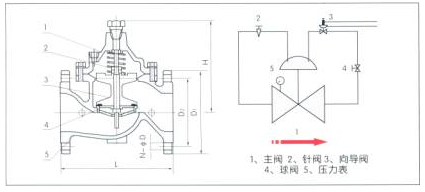

二、800X主要外形尺寸：

公稱通徑	D1		D2		N-φD		L	H
	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa
DN50	165		125		4--19		203	160
DN65	185		145		4--19		215	180
DN80	200		160		8-19		241	200
DNl00	220		180		8-19		270	270
DN125	250		210		8 -19		292	310
DN150	285		240		8-23		330	320
DN200	340		295		8-23	12-23	400	370
DN250	405		350	355	12-23	12-19	480	430
DN300	460		400	410	12-23	12-28	550	480
DN350	520		460	470	16-28	16-28	622	525
DN400	580		515	525	16-28	16-31	685	580
DN450	640		565	585	20-28	20-31	750	635
DN500	715		620	650	20-28	20 -4	811	690
DN600	810	840	725	770	20-31	20-37
