GQC-1．5 GQC-5型電磁高真空充氣閥是以電磁力為動力，當接通電源時，閥門被關閉，使真空系統與大氣隔離；切斷電源時，閥門處于開啟狀態，隨之大氣由外界引入真空系統。GQC-4A型電磁高真空充氣閥具有通電開啟和通電關閉兩種功能，閥內帶有空氣過濾器，可用作向真空系統充氣。
閥門適用的介質為空氣及非腐蝕性氣體。
|
|
|
性能參數 |
GQC-1.5 |
GQC-5 |
GQC-5/KF |
GQC-4A |
|
適用范圍(Pa) |
105～1.3x10-4 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-4 |
|
法蘭標準 |
焊接式連接；GB4982 |
GB4982 |
|
標準出廠 |
斷電時閥門處于開啟狀態 | |  |
|
|
|
|
|

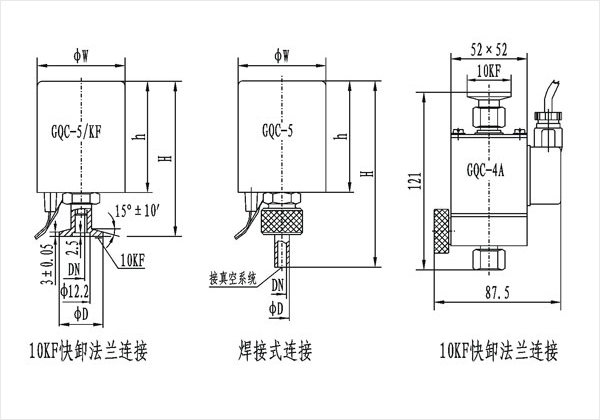

型號 |
通徑(DN) |
ΦW |
ΦD |
H |
h |
電氣參數 |
|
電源 |
功率 |
|
GQC-1.5 |
1.5 |
52 |
7 |
112 |
66 |
DC36V |
3.3W |
|
GQC-5 |
5 |
60 |
10 |
136 |
90 |
DC36V |
6.5W |
|
GQC-5/KF |
5 |
60 |
30 |
119 |
90 |
DC36V |
6.5W |
|
GQC-4A |
4 |
尺寸如圖所示 |
DC36V |
|
|
AC220V |
3.6W | | |
