產品名稱： DQ41F-16P低溫球閥
產品型號：
產品口徑：
產品壓力：
產品材質：
聯系電話： 021-51061127
聯系傳真：
Email： fashengfamen@126.com
聯系人： 陳云非
聯系手機： 18217570461
QQ： 203398752
公司名： 上海閥盛閥門制造有限公司
帳號：  03416900040048386
開戶行：  農行上海水清南路支行
售后承諾： 質保一年，質量三包：包修、包換、包退。
  詳細介紹：

DQ41F-16P低溫球閥產品規范
公稱壓力：1.6MPa
公稱通徑：15mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥門的左側向右流

DQ41F-16P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

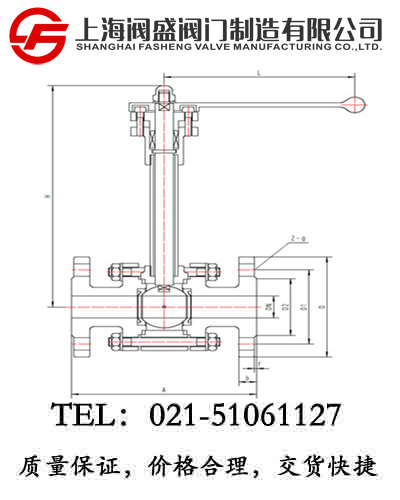

DQ41F-16P低溫球閥外型尺寸與連接尺寸
產品型號
DQ41F-16P低溫球閥
重量
(kg)
產品代號
通徑
DN(mm)
尺寸



A
H
D
D1
D2
Z-Ф
b
f
L

222Q15AB2A3
15
130
207
95
65
45
4-14
16
2
140
4.2
222Q20AB2A3
20
150
239
105
75
55
4-14
16
2
160
5.6
222Q25AB2A3
25
160
254
115
85
65
4-14
16
2
180
7.2
222Q32AB2A3
32
180
280
135
100
78
4-18
18
2
200
11.3
222Q40AB2A3
40
200
292
145
110
85
4-18
18
2
200
13.8
222Q50AB2A3
50
230
322
160
125
100
4-18
18
3
250
18.6
222Q65AB2A3
65
290
354
180
145
120
4-18
18
3
320
32.8
222Q80AB2A3
80
310
375
195
160
135
8-18
20
3
320
46.2
222Q100AB2A3
100
350
420
215
180
155
8-18
20
3
360
60.3
222Q125AB2A3
125
400
452
245
210
185
8-18
22
3
500
101.6
222Q150AB2A3
150
480
491
280
240
210
8-23
24
3
700
166.2
222Q200AB2A3
200
600
544
335
295
265
12-23
26
3
900
274.6
