產品名稱： DA41Y-160P320P 低溫安全閥
產品型號：
產品口徑：
產品壓力：
產品材質：
聯系電話： 021-51061127
聯系傳真：
Email： fashengfamen@126.com
聯系人： 陳云非
聯系手機： 18217570461
QQ： 203398752
公司名： 上海閥盛閥門制造有限公司
帳號：  03416900040048386
開戶行：  農行上海水清南路支行
售后承諾： 質保一年，質量三包：包修、包換、包退。
  詳細介紹：

DA41Y-160P320P 低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：16.0～32.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭

DA41Y-160P320P 低溫安全閥主要零部件材料
閥體、閥座、閥瓣、閥桿：不銹鋼
彈簧：不銹鋼
閥瓣密封面：堆焊司太立合金

DA41Y-160P320P 低溫安全閥主要技術參數
產品代號
整定壓力
(MPa)
密封壓力
(MPa)
排量
系數
7(9)22Fa
2.5～3.2
2.25～2.88
0.27
7(9)22Fb
3.2～4.0
2.88～3.60
7(9)22Fc
4.0～5.0
3.60～4.50
7(9)22Fd
5.0～6.4
4.50～5.76
7(9)22Fe
6.4～10.0
5.76～9.00
7(9)22Ff
10.0～13.0
9.00～11.70
922Fg
13.0～16.0
11.70～14.40
922Fh
16.0～19.0
14.40～17.10
922Fi
19.0～21.0
17.10～18.90
922Fk
21.0～29.0
18.90～26.10

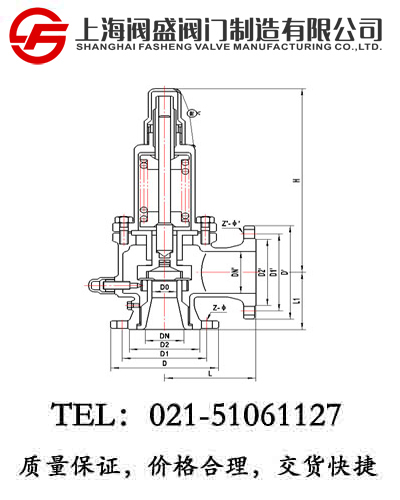

DA41Y-160P320P 低溫安全閥外型尺寸與連接尺寸
產品型號
DA41Y-160P/320P低溫安全閥
重量
(kg)
產品代號
尺寸
do
d
M
D
K
Z-d
b
d1
M1
D1
K1
Z1-d1
b1
L
L1
H
722Aa～k10AD2A3
8
18
M24×2
95
60
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
10
722Aa～k15AD2A3
8
20
M24×2
95
60
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
20
722Aa～k20AD2A3
10
27
M33×2
105
68
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
25
722Aa～k25AD2A3
12
28
M33×2
105
68
3-18
20
50
M64×3
165
115
6-26
32
130
135
285
32
722Aa～k32AD2A3
16
37
M42×2
115
80
4-18
22
50
M64×3
165
115
6-26
32
130
135
285
50
722Aa～k40AD2A3
20
47
M52×2
165
115
6-26
28
65
M80×3
200
145
6-29
40
165
165
350
65
722Aa～k50AD2A3
25
58
M64×3
165
115
6-26
32
80
M100×3
225
170
6-33
80
165
165
380
82
922Aa～k10AD2A3
8
18
M24×2
95
60
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
10
922Aa～k15AD2A3
8
27
M33×2
105
68
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
20
922Aa～k20AD2A3
10
30
M36×2
110
75
3-18
20
29
M42×2
115
80
4-18
22
95
100
261
25
922Aa～k25AD2A3
12
35
M42×2
115
80
4-18
22
50
M64×3
165
115
6-26
32
130
135
285
32
922Aa～k32AD2A3
16
41
M48×2
135
95
4-22
25
50
M64×3
165
115
6-26
32
130
135
285
50
922Aa～k40AD2A3
20
58
M64×2
165
115
6-26
32
65
M80×3
200
145
6-29
40
165
115
350
65
922Aa～k50AD2A3
25
70
M80×2
200
145
6-29
40
80
M100×3
225
170
6-33
50
165
165
380
82
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
