DJ41F-300LB低溫長軸截止閥產品規(guī)范
公稱壓力：5.0MPa
公稱通徑：1/2in～2in
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥瓣下面向上流
DJ41F-300LB低溫長軸截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

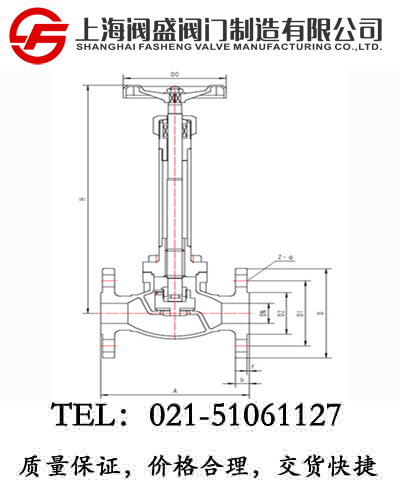

DJ41F-300LB低溫長軸截止閥外型尺寸與連接尺寸
|
產品型號 |
DJ41F-300LB低溫截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(in) |
尺寸(mm) |
|
A |
H1 |
H2 |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
B22J15AB2A3 |
1/2 |
152 |
268 |
260 |
95 |
66.5 |
35 |
4-15 |
15 |
1.6 |
75 |
3.8 |
|
B22J20AB2A3 |
3/4 |
178 |
307 |
297 |
117 |
82.5 |
43 |
4-19 |
16 |
1.6 |
100 |
5.5 |
|
B22J25AB2A3 |
1 |
203 |
323 |
310 |
124 |
89 |
51 |
4-19 |
18 |
1.6 |
100 |
5.9 |
|
B22J32AB2A3 |
1-1/4 |
216 |
362 |
346 |
133 |
98.5 |
63 |
4-19 |
19 |
1.6 |
120 |
7.1 |
|
B22J40AB2A3 |
1-1/2 |
229 |
380 |
360 |
156 |
114.5 |
73 |
4-22 |
21 |
1.6 |
120 |
11.2 |
|
B22J50AB2A3 |
2 |
267 |
445 |
420 |
165 |
127 |
92 |
8-19 |
23 |
1.6 |
160 |
17.5 |
