DJ61F-40P低溫長軸截止閥（SW）產品規范
公稱壓力：4.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥瓣下面向上流
DJ61F-40P低溫長軸截止閥（SW）主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

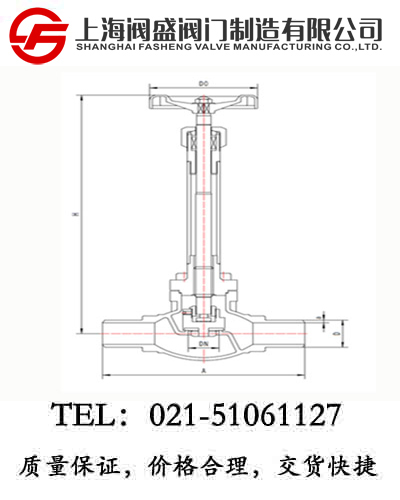

DJ61F-40P低溫長軸截止閥（SW）外型尺寸與連接尺寸
|
產品型號 |
DJ61F-40P低溫長軸截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H1 |
H2 |
D |
a |
D0 |
|
411J10AB2A3 |
10 |
100 |
253 |
247 |
14 |
2 |
75 |
1.5 |
|
411J15AB2A3 |
15 |
140 |
268 |
260 |
18 |
2 |
75 |
1.7 |
|
411J20AB2A3 |
20 |
150 |
307 |
297 |
25 |
2.5 |
100 |
2.4 |
|
411J25AB2A3 |
25 |
160 |
323 |
310 |
32 |
2.5 |
100 |
2.6 |
|
411J32AB2A3 |
32 |
180 |
362 |
346 |
38 |
3 |
120 |
4.9 |
|
411J40AB2A3 |
40 |
190 |
380 |
360 |
45 |
3.5 |
120 |
5.2 |
|
411J50AB2A3 |
50 |
220 |
445 |
420 |
57 |
3.5 |
160 |
10.8 |
