DJ61Y-100P低溫高壓截止閥（BW）產品規(guī)范
公稱壓力：10.0MPa
公稱通徑：6mm～25mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：承插焊
介質流向：由閥瓣下面向上流
DJ61Y-100P低溫高壓截止閥（BW）主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：紫銅
閥瓣：堆焊司太立合金

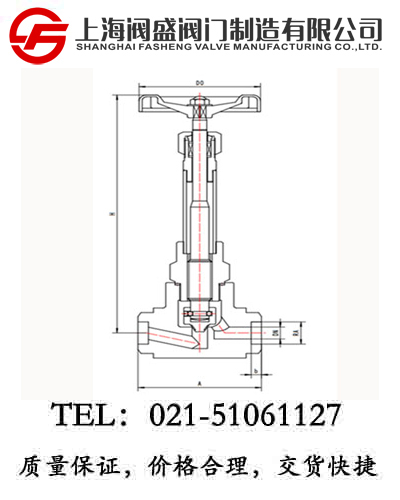

DJ61Y-100P低溫高壓截止閥（BW）外型尺寸與連接尺寸
|
產品型號 |
DJ61Y-100P低溫高壓截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
A |
H1 |
H2 |
b |
RA |
D0 |
|
633J6AD2C3 |
6 |
90 |
253 |
247 |
8 |
14.5 |
75 |
0.89 |
|
633J10AD2C3 |
10 |
90 |
310 |
300 |
8 |
18.5 |
75 |
1.16 |
|
633J15AD2C3 |
15 |
100 |
320 |
310 |
8 |
22.5 |
75 |
1.58 |
|
633J20AD2C3 |
20 |
100 |
365 |
350 |
8 |
28.5 |
100 |
1.89 |
|
633J25AD2C3 |
25 |
120 |
375 |
360 |
8 |
34.5 |
100 |
2.66 |
