DA22F-25P低溫安全閥產品規范
產品類型：彈簧直接作用全啟式
公稱壓力：2.5MPa
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋
DA22F-25P低溫安全閥主要零部件材料
閥體、閥座：不銹鋼
彈簧：不銹鋼
閥瓣密封圈：增強聚四氟乙烯
|
DA22F-25P低溫安全閥主要技術參數
|
產品代號 |
整定壓力
(MPa) |
密封壓力
(MPa) |
排量
系數 |
|
374Fa |
1.6～2.0 |
1.44～1.80 |
0.67 |
|
374Fb |
1.3～1.6 |
1.17～1.44 |
|
374Fc |
1.0～1.3 |
0.90～1.17 |
|
374Fd |
0.8～1.0 |
0.72～0.90 | |

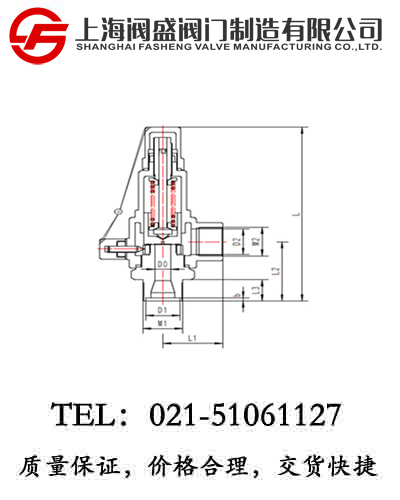

DA22F-25P低溫安全閥外型尺寸與連接尺寸
|
產品型號 |
DA22F-25p低溫安全閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
D0 |
L |
L1 |
L2 |
L3 |
M1 |
D1 |
b |
M2 |
D2 |
|
374Fa～d10AB2D3 |
10 |
8 |
145 |
36 |
48 |
18 |
M30×1.5 |
26 |
3 |
M20×1.5 |
17 |
0.98 |
|
374Fa～d15AB2D3 |
15 |
12 |
164 |
45 |
56 |
20 |
M30×1.5 |
26 |
3 |
M27×1.5 |
24 |
1.16 |
|
374Fa～d20AB2D3 |
20 |
15 |
174 |
48 |
61 |
20 |
M30×1.5 |
26 |
3 |
M36×2 |
32 |
1.48 |
|
374Fa～d25AB2D3 |
25 |
20 |
185 |
51 |
62 |
20 |
M36×2 |
31 |
3 |
M39×2 |
36 |
2.06 |
|
374Fa～d40AB2D3 |
40 |
32 |
340 |
75 |
90 |
26 |
M56×2 |
48 |
3 |
M56×2 |
50 |
7.94 |
|
374Fa～d50AB2D3 |
50 |
40 |
378 |
85 |
98 |
26 |
M64×2 |
56 |
3 |
M64×2 |
62 |
8.68 |
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發現安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
