1.蓄能器皮囊概述
NXQ系列蓄能器皮囊在NXQ系列畜能器使用中，起著儲存能量，穩(wěn)定壓力，補償容量，吸收脈沖等多種作用。NXQ系列蓄能器皮囊符合HG2331-92標準，具有耐油、耐酸堿、耐屈撓、變形小、強度高等特點。
2.蓄能器皮囊型號說明
①皮囊容量：0.4～100L
②皮囊長度：74～1880mm
③結構長度：A型、AB型
3.蓄能器皮囊技術參數(shù)
公稱壓力：10、20、31.5MPa
4.蓄能器皮囊適用介質
皮囊內(nèi)：氮氣
皮囊外：礦物油，水－乙二醇和乳化液
介質溫度：-10℃～+70℃

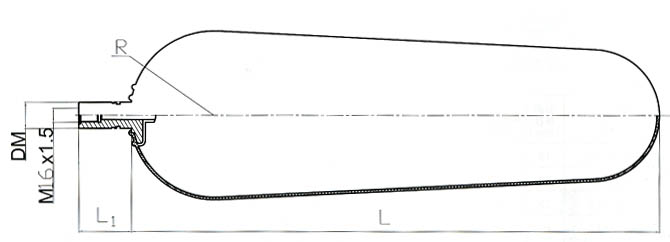

5.蓄能器皮囊外形尺寸
|
NXQ系列蓄能器膠囊（Φ89-Φ219）
|
蓄能器容量（L） |
基本尺寸（mm） |
蓄能器容量（L） |
基本尺寸（mm） |
|
L |
L1 |
R |
DM |
L |
L1 |
R |
DM |
|
0.4 |
74 |
44 |
38.5 |
M24×1.5 |
63 |
486 |
49 |
66 |
M30×1.5 |
|
0.63 |
144 |
10 |
365 |
60 |
95 |
|
1 |
250 |
16 |
569 |
|
1.6 |
144 |
49 |
66 |
M30×1.5 |
25 |
877 |
|
2.5 |
206 |
40 |
1405 |
|
4 |
312 |
|
|
NXQ系列蓄能器膠囊（Φ299）
|
|
蓄能器容量（L） |
基本尺寸（mm） |
|
L |
L1 |
R |
DM |
|
20 |
380 |
60 |
131 |
M30×1.5 |
|
25 |
470 |
|
40 |
740 |
|
63 |
1180 |
|
80 |
1440 |
|
100 |
1880 |
|
6、蓄能器皮囊訂貨說明
1）訂貨時須寫明型號代號全稱。如：工作壓力為31.5MPa，容量為40L，長度為1405mm的（NXQ系列）蓄能器膠囊：40L×1405－A |
