DDC-JQ型系列電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。
適用的工作介質為空氣及非腐蝕性氣體。
|
DDC-JQ系列電磁真空帶充氣閥主要技術性能 | |
|
適用范圍(Pa) |
105～1x10-2 |
|
閥門漏率(Pa.L/S) |
＜6.7x104 |
|
適用溫度(℃) |
-25～+50 |
|
線圈溫升(℃) |
≤65 |
|
開閉時間(S) |
≤3 |
|
電源電壓(V/Hz) |
220±10%/50 |
|
法蘭標準 |
JB919 | | |
|
|
|
|
|

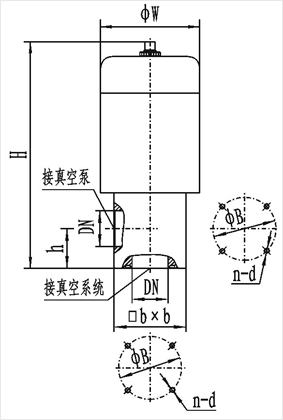

型號 |
通徑(DN) |
ΦW |
ΦB |
H |
h |
bxb |
n-d |
匹配機械泵型號 |
|
DDC-JQ16A |
16 |
68 |
42 |
176 |
28 |
48x48 |
4-M5 |
2XZ-0.5/1 |
|
DDC-JQ25A |
25 |
82 |
55 |
199 |
35 |
58x58 |
4-M6 |
2XZ-2/4 |
|
DDC-JQ32 |
32 |
92 |
64 |
226 |
40 |
68x68 |
4-M6 |
2XZ-4 |
|
DDC-JQ40 |
40 |
110 |
70 |
245 |
44 |
80x80 |
4-M6 |
2XZ-8 |
|
DDC-JQ50A |
50 |
125 |
90 |
290 |
56 |
95x95 |
4-M8 |
2X-15 |
|
DDC-JQ65 |
65 |
135 |
105 |
320 |
65 |
115x115 |
4-M8 |
2X-30A |
|
DDC-JQ80 |
80 |
165 |
125 |
367 |
75 |
140x140 |
4-M8 |
2X-70A | |
|
注：快卸及活套法蘭連接方式請參閱DDC-JQ-B系列電磁真空帶充氣閥(內有DN100規格) | |
